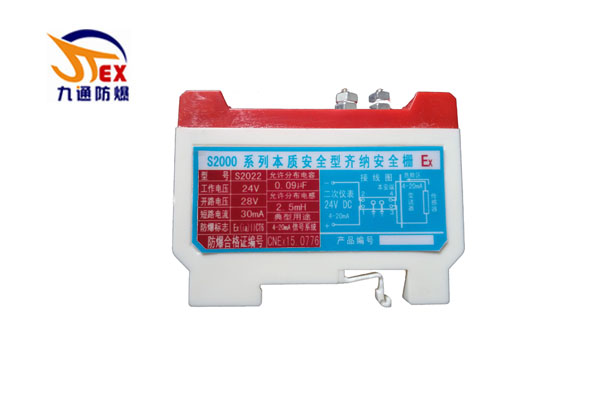

S2022齊納安全柵可與各種危險場所的一次儀表如： 變送器、電氣轉換器、電氣閥門定1位器、各種熱耦熱阻系統、開關量、報警器、脈沖信號、數字信號等各種儀器、設備組成本質安全防爆系統。用于現代化工業的自動化過程控制，廣泛地用于化工、石油、冶金、醫藥、船舶等領域，以限制危險能量進入具有爆炸性氣體環境的可靠設備。
S2022的工作電壓為24V，適用于電氣閥門定位器、電氣轉換器。4-20ma溫度、壓力變送器。
安裝與接地
安裝方式：
DIN標準導軌（35mm）安裝，直接將安全柵卡接到DIN導軌上。
安裝位置：無腐蝕性氣體、無強烈振動的安全場所；非本安端子：1、2，本安端子：3、4。
端子5、6接地電阻應不大于4Ω，接地線電阻應不大于1Ω。
特別注意
安全柵應安裝在非危險區；
導流條和機殼絕緣，各導流條之間必須用線芯截面積4平方毫米以上的銅導線或電纜相互連接；
要認真核對安全柵的型號、極性及工作電壓，防止接錯造成損壞；
禁止用兆歐表直接測試安全柵端子之間的絕緣，如果要檢查系統電路，必須斷開所有安全柵接線；
安全柵的本安端和非本安端的接線不可錯接，導線需分開敷設；
安全柵一旦損壞，用戶不得自己修復，應預以更換。
